Description

Komplet 2-DIN Kit Opel Astra J 2009-2018 platin sølv /L – radioramme, CAN-Bus interface og ratbetjeningsadapter i ét sæt

Dette komplette 2-DIN monteringssæt fra acv (premium quality) er udviklet til professionel udskiftning af fabriksmonteret radio (OEM head unit) i Opel Astra J. Kittet matcher bilens instrumentbord og gør det muligt at eftermontere en 2-DIN radio/medieenhed, samtidig med at centrale køretøjsfunktioner gendannes via CAN-Bus interface.

Passer til følgende køretøjer:

Opel Astra J (P-J) 12/2009 – 06/2012

Opel Astra J (P-J) 06/2011 – 08/2018

Krav til bilens udstyr (vigtigt):

Biler med ratbetjening (SWC)

CAN-Bus system

OEM radio: CD300 / CD400

OEM display: monokromt (ikke farveskærm)

Biler uden Intellilink OEM navigation*

Biler uden farve OEM monitor*

Funktioner og understøttelse:

Ratbetjening (SWC) understøttes

Køretøjsindstillinger via interface understøttes

Bip/klokke-lyde (chimes) understøttes

PDC bag (parkeringssensor bag) understøttes

Bemærk: Visse bilfunktioner og førerassistentsystemer kan i nogle tilfælde ikke understøttes (fx Trailer Assist, E-Call m.fl.). Funktionalitet kan også variere ved importbiler eller biler med anden software.

Signaler der stilles til rådighed via interfacet:

Rød: +12V tænding (klemme 15)

Orange: +12V belysning (klemme 58)

Lilla/hvid: +12V bakgearssignal

Grøn: GND håndbremse-signal

Gul/sort: GND telefon mute-signal

Maks. belastning samlet på udgange: 100 mA

Tilslutninger og adaptere:

Hovedstik: 48-pin Opel

Antenneadapter: OEM Fakra Z (han) til DIN (han) med 12V phantom power

Ratbetjeningsudgang: OEM SWC til multilead (42ctmultilead3)

Blå ledning: +12V antenne remote

DIP-switch indstillinger:

DIP-switches til aktivering/tilpasning af OEM display

DIP 1: ON = Pioneer / OFF = Sony

DIP 2: ON = 2-linjers display / OFF = 4-linjers display

Farve og udskæringsmål:

Farve: platin sølv

Monteringsudskæring til HU/display: 172 mm x 98,5 mm

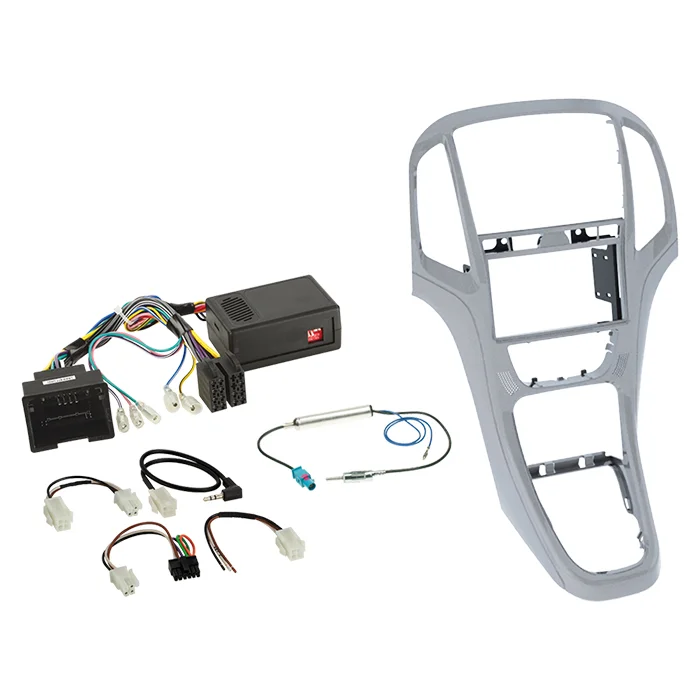

Indhold i pakken (scope of delivery):

2-DIN facia plate/radioramme til Opel Astra J 2009-2018 (titan grey komponent angivet af producent) – 281230-23-1

CAN-Bus/SWC interface til Chevrolet/Opel (48-pin Opel) – 42hvx01

SWC lead (42s/acv til multilead, bl.a. Pioneer 2022>) – 42ctmultilead3

Antenneadapter Fakra (han) til DIN (han) med 12V phantom power – 1524-03

Valgfrit tilbehør:

Opbevaringslomme til 2-DIN facia (skruefastgørelse) – 271000-07

INBAY® opbevaringslomme til 2-DIN facia (skruefastgørelse) – 241000-07-1

Vigtige monteringsanbefalinger:

Sammenlign altid de viste/stykkede stik med bilens stik og kontrollér, at de passer både mekanisk og elektrisk, før montering.

Kontrollér OEM-radioens og bilens indstillinger før afmontering, og test ratbetjening, køretøjsfunktioner og indstillinger før endelig samling.

Ved fejlfunktion anbefales det at genmontere OEM-radioen og sikre CAN-Bus nedlukning, hvorefter tilslutninger og hardwarekonfiguration kontrolleres igen.

Montering, ekstra tilslutninger og eventuelle kabelændringer bør udføres af faguddannet montør. Ændringer på det præmonterede ledningsnet kan påvirke produktets garanti.

For mere info – Klik her

Varenummer	249 621230233
LEVERANDØR NR.	621230-23-3
EAN	4026724335996
Vægt (Emb.)	789g
Rumfang (Emb.)	0.0578259
Bredde (Emb.)	363mm
Længde (Emb.)	590mm
Højde (Emb.)	270mm
