Description

Komplet 2-DIN Kit Mercedes CLS (C219) / E-Klasse (W211) – facia, kabler og SWC til forstærkersystem (MOST)

Dette komplette 2-DIN monteringskit gør det muligt at udskifte bilens originale OEM headunit med en eftermarkeds 2-DIN radio, samtidig med at vigtige bilfunktioner og styresignaler bevares via CAN Bus. Kittet er udviklet til Mercedes CLS (C219) og E-Klasse (W211) og er målrettet biler med OEM navigations-/Comand-løsninger samt forstærket lydsystem via MOST.

Funktion og anvendelse

Mange Mercedes-modeller er udstyret med bilspecifikke radioenheder, der matcher instrumentbordets design. Dette installationskit indeholder de nødvendige komponenter til korrekt mekanisk montering (2-DIN ramme) samt adaptere/interfaces, der understøtter betjening via ratknapper (SWC) og genskaber relevante signaler til den nye radio, afhængigt af bilens udstyrsniveau og eftermarkedsradioens funktioner.

Passer til følgende køretøjer

Mercedes CLS (C219) 10/2004 – 06/2008

Mercedes E-Klasse (W211) 03/2002 – 02/2008

Kompatibilitet (OEM systemer)

Beregnet til køretøjer med 2-DIN Audio 50 APS / Comand NTG2 / NTG2.5 OEM navigation.

Understøtter integration i biler med Audiogateway og Harman Kardon OEM forstærket system (MOST) (afhængigt af opsætning og eftermarkedsradio).

Bemærk: Genimporterede biler eller biler med anden software kan have begrænsninger i funktionalitet.

Farve og mål

Farve: Sort

Monteringsudskæring (HU display): 172 mm x 98,5 mm

Tilslutninger og adaptere (med i kittet)

CAN Bus

Stik: 2-pin Mercedes

Stik: 2-pin CAN Bus distributor

Stik: OEM ratbetjening (SWC) til 3,5 mm jack / løse ledninger (afhængigt af radioens input)

Antenneadapter: OEM Fakra (han) til DIN (han), passiv

MOST til audio: OEM forstærket system MOST til RCA (han) rød/hvid (front preamp output på eftermarkedsradio)

Signaler der stilles til rådighed

Rød: +12V tænding (klemme 15)

Orange: +12V belysning (klemme 58)

Lilla/hvid: +12V bakgearssignal

Pink: hastighedspuls (VSS)

Grøn: GND håndbremse-/parkbremse-signal

Maks. belastning pr. udgang: 250 mA

Ved strømbehov over 250 mA: brug relæ (spoleresistans min. 75 Ohm for 1 relæ / 150 Ohm for 2 relæer)

Vigtige bemærkninger om funktioner

Afhængigt af bilens udstyr og eftermarkedsradioens software kan enkelte funktioner være begrænsede eller ændrede. Ikke alle køretøjsfunktioner understøttes altid (fx visse assistentsystemer).

Fader understøttes ikke ved denne MOST/RCA-løsning.

Urjustering understøttes ikke i nogle opsætninger; hvor muligt kan bilen kodes til Audio 20 OEM headunit.

På enkelte kombinationer af OEM system og eftermarkedsradio kan der forekomme øget støj eller tænd/sluk-lyde.

Kræver ekstra (tilkøb)

Antennekabelforlænger Fakra (han) til Fakra (han) 500 cm (ROKA bulk) – varenr.: 1525-500-1-0

MOST-system: ekstra forhold

Hvis bilen har OEM enheder som CD-changer, TV-tuner eller telefonmodul, kan det være nødvendigt at omgå disse i MOST-ringen for korrekt funktion.

Mulige tilbehørsdele (tilkøb):

Fibre optic connector MOST-ring – varenr.: 771000-2100

Fibre optic loop (hun) MOST-ring – varenr.: 771000-2001

Ikke understøttet

Elektrisk opbevaringsrum-funktion understøttes ikke (gælder udvalgte W211-konfigurationer).

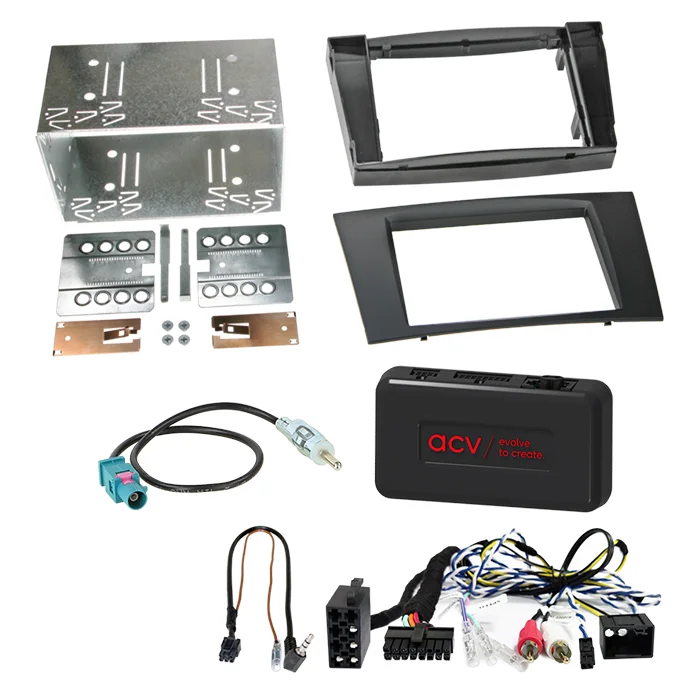

Indhold (leveringsomfang)

2-DIN facia plate / radioramme Mercedes CLS (C219) / E-Klasse (W211) – varenr.: 381190-21

SWC-interface/kabelsæt Mercedes (CLS/E/SLK) til Harman Kardon multilead + Amp MOST (bulk) – varenr.: 42xmc013-0

Antenneadapter Fakra (han) til DIN (han), passiv – varenr.: 1524-01-0

Valgfrit tilbehør

Facia pocket til 2-DIN facia plates / 1-DIN facia plate – varenr.: 271000-05

Installation – anbefaling

Sammenlign altid stik og harness med bilens originale stik før montering, og kontrollér at en af de listede OEM headunits har været monteret fra fabrikken.

Før endelig samling anbefales en fuld funktionstest af bilfunktioner, bilindstillinger og ratbetjening (SWC).

Installation og eventuelle ændringer i kabling bør udføres af uddannet fagperson, da forkert konfiguration kan medføre bortfald af funktioner eller produktgaranti.

For mere info – Klik her

Varenummer	249 621190281
LEVERANDØR NR.	621190-28-1
EAN	4026724345964
Vægt (Emb.)	757g
Rumfang (Emb.)	0.008613
Bredde (Emb.)	270mm
Længde (Emb.)	290mm
Højde (Emb.)	110mm
