Komplet 1-DIN Kit Renault Megane III/Fluence grå – radioramme, CAN/SWC-interface og antenneadapter

Dette komplette 1-DIN monteringssæt gør det muligt at udskifte bilens originale OEM-radio med en eftermarkeds 1-DIN head unit, så du får en pæn integration i instrumentbordet og adgang til nødvendige adaptere til installationen. Sættet er udviklet til Renault Megane III og Renault Fluence og indeholder faciaramme, interface til ratbetjening (SWC) samt antenneadapter.

Anvendelse:

Til udskiftning af OEM head unit i køretøjer med analogt signal (CAN-bus interface afhænger af bilens udstyrsniveau). Installation kan kræve opsætning af DIP-switches i henhold til manualen for din eftermarkedsradio.

Passer til følgende køretøjer:

Renault Mégane III (B/BZ) 11/2009 – 02/2012

Renault Fluence (Z) 07/2010 – 12/2012

Renault Fluence (L30Z) 03/2012 – 12/2013

Farve:

Grå (1-DIN faciaplate/radioramme)

Stik og tilslutninger (vigtigt):

Hovedstik: 20-pin / 32-pin (Nissan-type angivet af producent)

Ratbetjening (SWC): OEM SWC > 3,5 mm jack / løse ledninger (afhænger af head unit)

Antenneadapter: OEM antenne Fakra (han) > DIN (han) med 12V phantom power (løs ledning)

Blå ledning: +12V antenne remote (til phantom power/antenneforstærker)

Understøttede signaler (udgange fra interface):

Rød: +12V tænding (klemme 15)

Orange: +12V illumination/lys (klemme 58)

Lilla/hvid: +12V bakgearssignal

Pink: hastighedspuls (speed pulse)

Grøn: GND parkeringsbremsesignal

Elektriske specifikationer:

Maks. belastning på udgange: 250 mA

Ved behov over 250 mA: anvend relæ (spolemodstand min. 75 Ohm for 1 relæ eller 150 Ohm for 2 relæer)

Bemærkninger og begrænsninger:

Ikke til køretøjer med Arkamys DSP originalt forstærkersystem

Ikke til køretøjer med Radiosat Classic OEM head unit

Køretøjer med TomTom OEM Sar Navigation: TomTom-funktion understøttes ikke

Ratbetjening (SWC) fungerer kun når motoren kører

Indstilling af dato/klokkeslæt understøttes ikke via retrofit-løsningen

Reimporterede køretøjer eller køretøjer med anden software kan have funktionsafvigelser

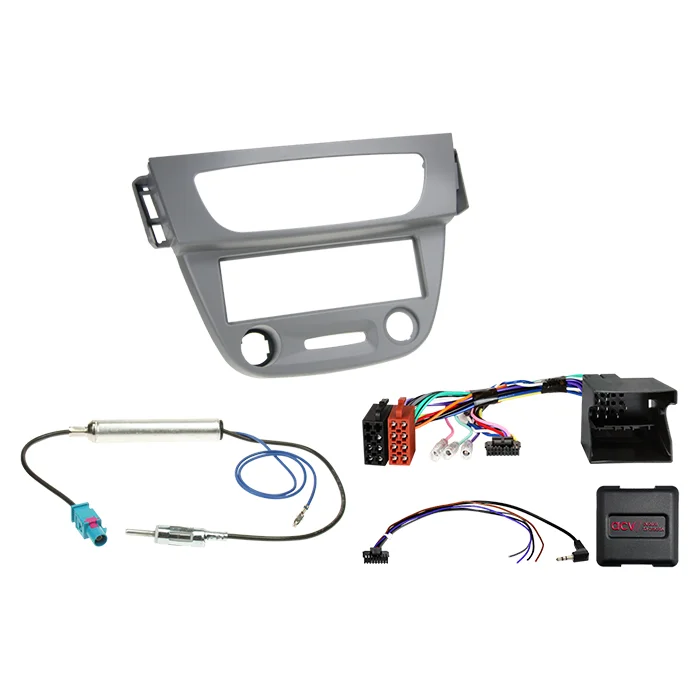

Indhold i pakken:

1-DIN faciaramme til Renault Megane/Fluence (grå)

CAN/SWC ledningsnet og interface (Quadlock multilead til kompatible Opel/Renault-applikationer)

Antenneadapter Fakra (han) > DIN (han) med 12V phantom power (løs ledning)

Generel monteringsvejledning

Installationsanbefaling:

Kontrollér alle funktioner og køretøjsindstillinger på OEM-radioen før afmontering

Sammenlign bilens stik med produktets stiktyper visuelt og teknisk før montering

Tilslut og konfigurer interface samt head unit spændingsløst, og udfør funktionstest (SWC, antenne, køretøjsfunktioner) før endelig samling

Montering og eventuelle ændringer i ledningsføring bør udføres af faguddannet montør

For mere info – Klik her

Varenummer	249 611250771
LEVERANDØR NR.	611250-77-1
EAN	4026724345810
Vægt (Emb.)	299g
Rumfang (Emb.)	0.01249248
Bredde (Emb.)	260mm
Længde (Emb.)	364mm
Højde (Emb.)	132mm
