Description

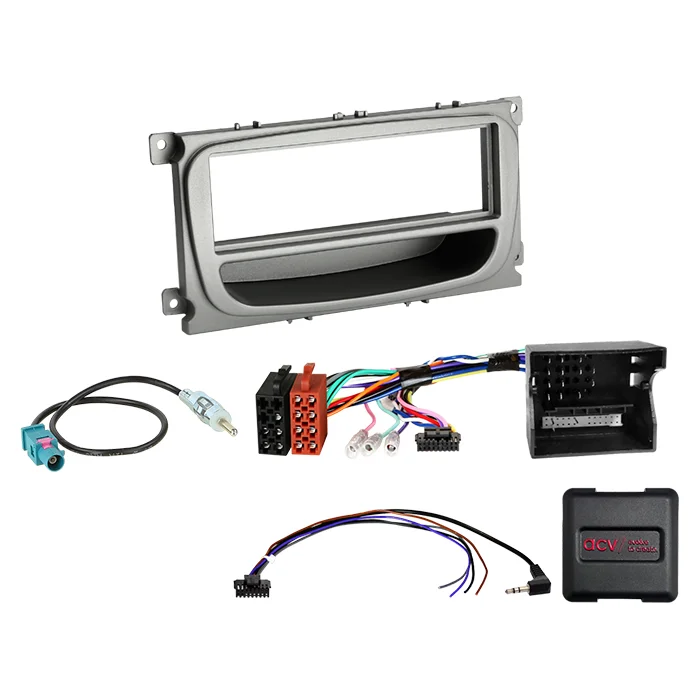

Komplet 1-DIN Kit Ford sølv /CAN Bus Fakra – monteringssæt med SWC og antenneadapter

Dette komplette 1-DIN monteringssæt gør det nemt at udskifte Ford’s originale head unit (OEM radio/navigation) med en eftermonteret 1-DIN radio, samtidig med at vigtige funktioner som ratbetjening (SWC) og nødvendige signaler gendannes via CAN Bus-interface. Sættet er tilpasset instrumentbordets design og leveres i sølv, så finish matcher kabinens originale udtryk.

Funktion og anvendelse

Mange Ford-modeller er født med model-specifik OEM-radio, hvor både stik, antenne og styring adskiller sig fra standard eftermarkedsradioer. Dette kit indeholder de nødvendige komponenter til korrekt montering og tilslutning, herunder CAN Bus-løsning til tændingsplus og signaler, analog ratbetjening samt Fakra-til-DIN antennetilpasning.

Kompatibilitet (køretøjer)

Ford Focus CC (DB3) 03/2008 – 08/2010

Ford Focus (DA3 Facelift) 02/2008 – 03/2011

Ford Galaxy (WA6) 07/2006 – 04/2010

Ford Galaxy (WA6) 05/2010 – 05/2015*

Ford Mondeo IV (BA7) 06/2007 – 10/2010*

Ford Mondeo IV (BA7) 11/2010 – 08/2014*

Ford S-Max (WA6) 06/2006 – 04/2010*

Ford S-Max (WA6) 05/2010 – 05/2015*

Ford Tourneo Connect (P2) 10/2006 – 08/2011

*PDC/parkering kan kræve funktionskontrol uden OEM head unit (se bemærkninger).

Passer til følgende OEM head units

5000C / 6000CD / 6006CD / Sony OEM head unit

OEM audio/systemer med navigation, hvor der sidder kortslot i front

Bemærk: OEM head unit-design kan i løbende produktion ændre sig fra rektangulær til oval. Sammenlign altid stik og frontform med din bil før køb.

Tekniske data

System: CAN Bus-interface

Ratbetjening (SWC): Analog

Hovedstik: 40-pin Quadlock (Ford)

SWC-tilslutning: OEM SWC til 3,5 mm jack / løse ledninger (afhængigt af eftermarkedsradioens krav)

Antenne: OEM Fakra (han) til DIN (han), passiv adapter

Farve: Sølv

Udsparing/åbning ved HU-display: 172 mm x 98,5 mm

Leverede signaler (via interface)

Rød: +12V tændingsplus (klemme 15)

Orange: +12V lys/illumination (klemme 58)

Lilla/hvid: +12V bakgear-signal

Pink: Hastighedspuls (VSS)

Grøn: Parkerbremse-signal (GND)

Maks. belastning på udgange: 250 mA

Ved behov over 250 mA: brug relæ (spolemodstand min. 75 Ohm for 1 relæ / 150 Ohm for 2 relæer)

Vigtige bemærkninger før køb

Dette kit er beregnet til køretøjer uden pin 16 (+12V tænding/klemme 15) i bilens originale konfiguration, da tændingsplus typisk genereres via CAN Bus.

Funktioner kan variere afhængigt af bilens udstyrsniveau og eftermarkedsradioens software. Ikke alle bilfunktioner understøttes altid (eksempelvis Trailer Assist, eCall og visse førerassistentsystemer).

Reimporterede køretøjer eller biler med anden software kan have afvigelser i funktionalitet.

På enkelte Ford-modeller kan mindre tilpasning af frontpladen være nødvendig med almindeligt værktøj.

Eftermarkedsradio kan kræve specifikke DIP-switch-indstillinger i interface (se manualen til radio/interface).

PDC/parkering (gælder udvalgte modeller)

Køretøjer med PDC: Kontroller PDC-funktion efter ombygning, da funktionen kan afhænge af OEM head unit.

Køretøjer uden CAN Bus-understøttet PDC: kan kræve alternativ løsning (der findes variant til biler uden PDC-funktion).

Indhold i pakken

1-DIN radioramme/facia plate med opbevaringslomme, Ford sølv

CAN Bus-kabelsæt/adaptersæt til Ford 40-pin Quadlock (inkl. analog SWC-tilslutning)

Antenneadapter: Fakra (han) til DIN (han), passiv

Monteringsanbefaling

Sammenlign de viste/angivne stik med bilens stik og kontroller, at en af de listede OEM head units har siddet i bilen.

Test OEM-radioens funktioner og bilens indstillinger før afmontering.

Udfør alle tilslutninger spændingsfrit, og funktionsafprøv ratbetjening, signaler og bilfunktioner før endelig samling.

Installation og eventuelle ændringer i ledningsføring bør udføres af fagperson, da fejltilslutning kan påvirke bilens funktioner og garanti.

Tip til optimal kompatibilitet

Hvis du er i tvivl om stiktype (rektangulær/oval front), PDC-afhængighed eller SWC-tilslutning til netop din eftermarkedsradio, anbefales det at tjekke bilens OEM-konfiguration og radioens tilslutningskrav, før du afslutter monteringen.

For mere info – Klik her

Varenummer	249 611114371
LEVERANDØR NR.	611114-37-1
EAN	4026724345711
Vægt (Emb.)	280g
Rumfang (Emb.)	0.0043928
Bredde (Emb.)	190mm
Længde (Emb.)	289mm
Højde (Emb.)	80mm
